Orbit 60여야 하는 이유 바로 지금이어야 하는 이유

벤틀리 네바다는 기계 보호 및 상태 감시 솔루션으로 업계를 선도해온 자부심을 가지고 있습니다. 60여년의 혁신을 지속하며100,000대 이상의 Rack 기반의 감시 시스템, 현재까지 6백만 개 이상의 센서를 전 세계에 공급해온 당사에는 모든 회전 장비의기계 보호와 상태 감시 솔루션을 믿고 사용하는 고객이 있습니다.

모두가 인정하는 벤틀리 네바다 가족의 주력 제품 3500 감시 시리즈는 1996년에 출시된 이후 20년에 걸쳐 여러 번의 개선과 기능향상을 거쳤습니다.  3500은 20여 년간 전 세계의 다양한 산업 분야와 애플리케이션에 85,000 유닛 이상 설치되었습니다.

3500 시리즈의 등장으로 기계 보호 및 상태 감시는 기계 진단에서 보다 개선된 기계 보호를 통한 예지 보전 계획수립에 이르기까지 전에 볼 수 없던 수준으로 발전하여, 오랫동안 고객의 설비의 가동중단과 치명적인 고장으로 인한 수십억 달러의 손실을 예방하는 효과를 제공했습니다.

그러나 당사는 여전히 혁신의 필요성을 느끼기에 현실에 안주할 수 없습니다. 이에 완전히 새로운 기계 보호 및 상태 감시 시스템을처음부터 다시 설계하고 고객의 피드백과 최신 기술 발전을 반영하여 Orbit 60를 완성하게 되었습니다.

Orbit 60가 등장한 이후, 3500을 계속 사용해도 괜찮는지 궁금해하시는 분들이 많습니다. 앞으로 남은 지원 기간 또는 현재 환경에서의 효용성에 대한 우려는 자연스러운 현상이자 충분히 생각해 볼 수 있는 문제입니다. 물론 Orbit 60는 상태 감시 분야의 방향성을 고려하여 만들어졌고 3500은 수십 년간 신뢰할 수 있는 정확한 보호 및 상태 감시 솔루션의 기준이었지만, 3500의 기본 아키텍처는 발전하는 신기술을 적용하는 데 한계가 있는 것이 사실입니다.

벤틀리 네바다의 플래그십 감시 시스템인 3500은 앞으로도 지속적인 지원으로 발전을 계속할 예정이며, 현재 새로운 기능이 개발중인 가운데 완전한 제품 지원이 제공되고 있습니다. 3500과 Orbit 60의 비교에 대한 모든 논의는 Orbit 60가 생산 환경에 어떤도움이 될 수 있는지에 대한 실용적인 지식이 전제되어야 합니다. 이에 Orbit 60의 몇 가지 주요 이점을 소개해 드리려 합니다:

사이버 보안은 생산 환경에 신기술을 적용할 때 고려해야 할 중요한 부분 중 하나가 되었습니다. 상시 연결된 상태의 업무공간 그리고 전 세계의 파트너와 데이터를 공유(함으로써 표면적으로는액세스)할 수 있는 환경에서 안전한 데이터 전송 문제는 상태 감시의 역사상 그 어느 때보다 더 중요해졌습니다. Orbit 60는 완전히 새로 설계된 플랫폼을 사용함으로써 사이버 보안 분야의 최신 혁신 기술과 함께 향후 수십 년간 지속될 수 있는 유연한 아키텍처를 사용했습니다. Orbit 60의 새로운 아키텍처는 보호와 상태 감시 기능을 분리함으로써 원치 않는 사용자가 상태 감시/비즈니스네트워크에서 보호/제어 네트워크로 접근하여 보호 시스템에 부정적인 영향을 주는 일이 없게 해줍니다. 과거에는 기계 보호와 모든 가용 데이터의 손쉬운 현장/원격 액세스를 동시 제공하는 일이 쉽지 않고 많은 비용이 들었지만, Orbit60의 개발 과정에서 그러한 장애를 극복하기 위해 노력했습니다. Orbit 60는 세계적으로 인정받는 사이버 보안 표준인 IEC 62443-4-2를 충족하도록 설계되었습니다. 당사의 대표인 테리 나이트(Terry Knight) 씨는 “상태 감시 시스템은 해커가 침투해도 보호 시스템으로 신호를 보낼 수 없습니다. Orbit 60의 보호 측면을 대상으로 통신할 방법이 전혀 없을 것입니다.” 이 보안 기능은 3500과 비교 시 가장 눈에띄는 설계 개선 사항 중 하나이자 기존 아키텍처에서는 구현할 수 없던 부분이기도 합니다.

현재 우리가 살고 있는 세상은 데이터가 흘러 넘치고 있습니다. 벤틀리 네바다는 수십 년 동안 양질의, 실행 가능한, 정확한, 관련 있는 데이터가 가진 힘을 알고 있었습니다. Orbit 60를 소개하면서 당사는 고객에게 필요한 데이터를 필요한 시점에 제공함으로써 고객이 설비 자산과 관련하여 적시에 실행 가능한결정을 내리고, 정보력 있는 의사결정으로 많은 비용이 드는 예기치 못한 설비 가동 중단을 계획된 유지관리 업무로 전환할 수있도록 지원하는 기반을 마련했습니다.

Orbit 60와 함께 여러분은 공정의 모든 부분에서 얻은 데이터를 상태 감시 소프트웨어를 통해 이해하기 쉽도록 간소화된 하나의창으로 연결할 수 있습니다. 이를 가능케 하는 것이 Orbit 60의 새로운 통신 게이트웨이 모듈입니다. Orbit 60는 DCS와 유닛 제어 시스템을 포함한 다양한 연결 장치에서 고속 처리 데이터를 검색하는 기능을 개선함으로써 사용자가 상태 기반 데이터를 수집할수 있게 해주고 하드웨어 수준에서 알람을 제공하며, 수상 경력의 소프트웨어 System 1이 제공하는 벤틀리 네바다 진단 HMI 기능을 통해 데이터를 공유할 수 있는 안전한 방법을 제공합니다.

Orbit 60가 데이터 관점에서 가질 수 있는 모든 복잡성에도 불구하고 새로운 설계가 프로세스의 간소화에 뿌리를 두고 있다는 사실 덕분에, 거의 모든 상태 감시 환경에서 데이터를 취득하고 처리할 수 있는 명쾌하면서도 역동적인 솔루션이 탄생했습니다.

현재의 업계 표준보다 100배 더 빠른 처리 성능과 가변 신호 처리 기능을 갖춘 Orbit 60는 생산 환경이 비틀림 진동(Torsional Vibration) 및 연소 감시(Combustion Monitoring )와 같은 새로운 분야를 같은 시스템에서 모두 처리할 수 있게 해줍니다. Orbit 60는 최대 80개의 동적 진동과 100개의 정적 입력(온도 등), DCS를 단일 시스템에 통합하여 시장의 어떤 제품보다도 채널 밀도가 높을 뿐 아니라 채널의 성능도 매우 뛰어납니다. 다중 I/O 옵션으로 다양한 기계 타입을 처리하는 동시에, 다양한 센서 및애플리케이션과 연동되어 예비 부품의 재고를 줄여주는 간소화된 인터페이스 덕분에 수익을 유지하는 데 도움을 줍니다. 이러한 접근 방식으로 인해 Orbit 60는 기능과 가치를 동시에 만족시킬 뿐 아니라 현재와 장기적인 미래에 보호 및 상태 감시 시스템을 배치하고 유지보수 비용을 절감해 주는 효과가 있다고 확실히 말씀드릴 수 있습니다.

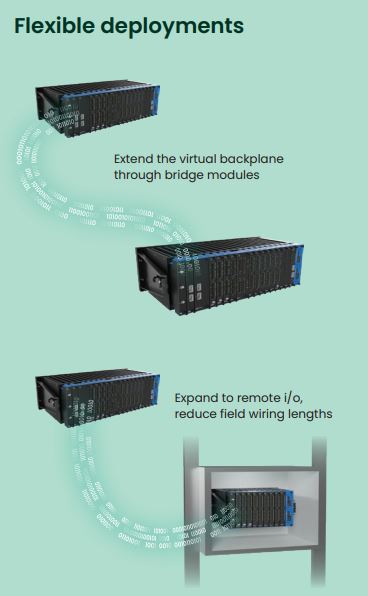

Orbit 60는 여러 베이스를 함께 연결하여 데이지 체인(Daisy Chain) 또는 스타(Star) 구성으로 분산 가능한 시스템을 만들 수 있는 혁신적인 아키텍처로 설계되었습니다. 브리지 설계는 하나의 연결된베이스에서 다른 베이스로 모든 데이터를 복제하여 데이터 해상도를 유지함으로써 분산 아키텍처 전체에서 완전한 시스템 기능을 구현할 수 있게 해줍니다. 따라서 Orbit 60 I/O를 기계 가까이에 배치하여 현장 배선 비용을 절감하거나, 중앙 제어실에 배치하고 다수의 설비를 분산 처리 방식으로 연결하는 Orbit 60 아키텍처를 통해 현재 애플리케이션에가장 효과적인 상태 감시 시스템을 설치하는 데 필요한 유연성을 최대한확보할 수 있습니다.

Orbit 60 시리즈는 다음과 같은 모듈을 선택할 수 있습니다:

• 시스템 인터페이스 모듈
• 보호 처리 모듈
• 상태 감시 모듈
• 통신 게이트웨이 모듈
• 브리지 모듈
• 전원 입력 모듈
• 변환기 입력 모듈
• 동적 입력 모듈
• 고속 Keyphasors® 입력 모듈
• AC LVDT 입력 모듈
• 정적 입력 모듈(온도, 공정 데이터, 디지털 데이터)
• 레코더 출력
• 릴레이 모듈

다양한 데이터가 수신되는 상황에서는 데이터를 이해하고 우선순위를 정하며 즉각적으로정보력 있는 의사결정이 가능하도록 실시간 소프트웨어 솔루션이 필요합니다. Orbit 60와 System 1 상태 감시 소프트웨어를 함께 설치하면 상태 감시 모듈(CMM)의 보안 상태 감시 데이터 연결 및 고급 신호 처리, 시스템 내 데이터 샘플링, 기기 저장 등의 성능을바탕으로 플랜트 전체의 개요부터 단일 센서의 측정에 이르는 기계 상태에 대한 최적의 정보를 얻을 수 있습니다. 하드웨어와 소프트웨어의 파트너십은 데이터 액세스와 관련하여더 높은 수준의 유연성을 제공하고 Orbit 60와 System 1 솔루션의 가치를 더욱 확실하게 보여줍니다. 또한 System 1 사용자는 고유의 규칙(Rule)을 설정하고 알람 발생 시연락 방법과 연락 대상을 포함하여 보고서를 필요에 맞게 수정 변경할 수 있습니다.

다양한 네트워크 토폴로지를 활용한 기존의 System 1 및 Orbit 60 배치 방식도 지원되며 시스템이 현장 IT 인프라 없이도 클라우드내 System 1 설치를 포함한 기타 설치 방식을 허용하여, 간헐적으로 발생할 수 저 품질 데이터 연결을 극복하는 설치와 셀룰러 또는WAN 데이터 연결을 포함한 원격 연결도 가능합니다.

Orbit 60는 진정한 모듈식 플랫폼 설계로 다양한 시나리오를소화할 수 있습니다. 이제 상태 감시 플랫폼이 수행할 역할을결정할 필요가 없습니다. Orbit 60는 보호 또는 상태 감시 또는 두 가지 역할을 모두 할당할 수 있습니다. 이러한 유연성을바탕으로 Orbit 60는 대부분의 기계타입과 애플리케이션에배치할 수 있습니다.

3500은 최대 4개의 Keyphasors® 입력을 지원하지만Orbit 60의 아키텍처는 Keyphasors® 입력에 모든 동적 입력 채널을 사용할 수 있으므로 복잡한 다축 기계나 여러 대의소형 기계를 단 하나의 시스템으로 감시할 수 있습니다.  Orbit 60는 또한 저널 및 구름요소 베어링(REB) 분야에 모두 활용할 수 있도록 최적화되어 더욱 다양한 종류의 기계를 감시할 수있고, 이에 따라 필요한 전용 감시 플랫폼의 수가 줄어들어 상당한 비용 절감 효과를 얻을 수 있습니다. 이러한 설계 요소를바탕으로 Orbit 60는 가장 복잡한 주요 기계부터 모터와 팬, 펌프처럼 비교적 덜 복잡하지만 중요한 자산까지 무엇이든 비용 효율적으로 다룰 수 있습니다.

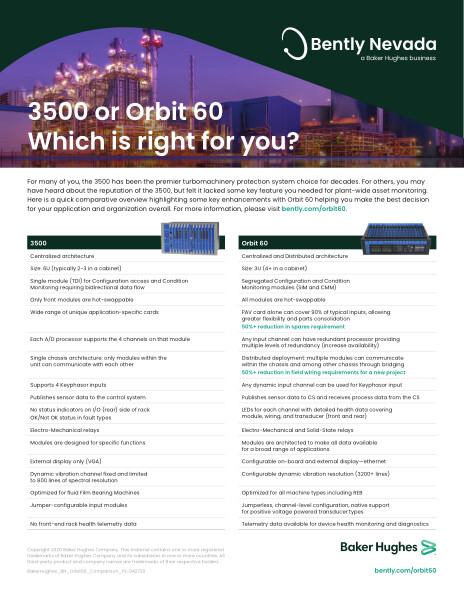

3500과 Orbit 60의 주요 차이점을 면면히 빠르게 살펴볼 수 있도록 여기에서 다운로드 가능한 인포그래픽을 통해 몇 가지 요점을 정리했습니다.

당사는 Orbit 60와 상태 감시의 분석력을 한 단계 발전시키는 Orbit 60의 성능에 대해 큰 자부심을 가지고 있지만, Orbit 60가제공하는 유연성과 데이터 보안이 필요하지 않은 조직에는 3500이 여전히 우수한 가치를 제공한다는 점을 알고 있습니다.

본 기사가 벤틀리 네바다에서 제공하는 우수한 혁신 기술과 Orbit 60가 상태 감시 프로그램을 새로운 수준의 통찰력으로 이끄는과정을 확인하는 데 도움이 되셨길 바랍니다.

Orbit 60는 현재 견적 신청이 가능(ATQ)하며 2021년 상반기에 배송이 가능(ATS)해질 예정입니다. Orbit 60에 대한 자세한 내용을 확인하려면 다음 자료를 활용하시기 바랍니다.
